生產(chǎn)高能電池的方形石墨匣缽檢驗(yàn)標(biāo)準(zhǔn)

石墨材質(zhì)有高純，高強(qiáng)，高密，中粗等，但也有一種可能比較少人聽說，因?yàn)樵谑馁|(zhì)中有一種等靜壓石墨，等靜壓石墨是上世紀(jì)40年代發(fā)展起來的一種新型石墨材料，具有一系列優(yōu)異的性能。等靜壓石墨的耐熱性好，在惰性氣氛下，隨著溫度的升高，其機(jī)械強(qiáng)度反而升高，在2500℃左右時達(dá)到*值；與普通石墨相比，結(jié)構(gòu)精細(xì)致密，而且均勻性好；熱膨脹系數(shù)很低，具有優(yōu)異的抗熱震性能；各向同性、耐化學(xué)腐蝕性強(qiáng)、導(dǎo)熱性能和導(dǎo)電性能良好；具有優(yōu)異的機(jī)械加工性能。

所以石墨匣缽是生產(chǎn)高能密度原電池的新型特種材料。是電池業(yè)迄今為止獲得的高能密、高穩(wěn)定性、高利用率的最好材料。

到目前為止，石墨匣缽是比較理想的陽極材料。石墨匣缽分子式為（CFX),,(0.5<x <1)。X>0.5的石墨匣缽可以保證能密度在800~860A/m2的范圍內(nèi)。X值從0.62增 到1，放電電位逐漸降低，似放屯量和穩(wěn)定性都有明顯提高。因此電池用的氟化心墨合成時，應(yīng)注意條件的控制和選擇。

在陽極上活性材料氟的轉(zhuǎn)換是電池放電的基本反應(yīng)。從電化特性反應(yīng)式可見，石墨匣缽打良好的放電特性。主要原因可能是由于在石墨板晶格中的氟迅速轉(zhuǎn)移，使（CF),,轉(zhuǎn) 變成單體活性碳。這種碳由于放電時導(dǎo)電性能有提高，為高速平穩(wěn)放電提供了條件。

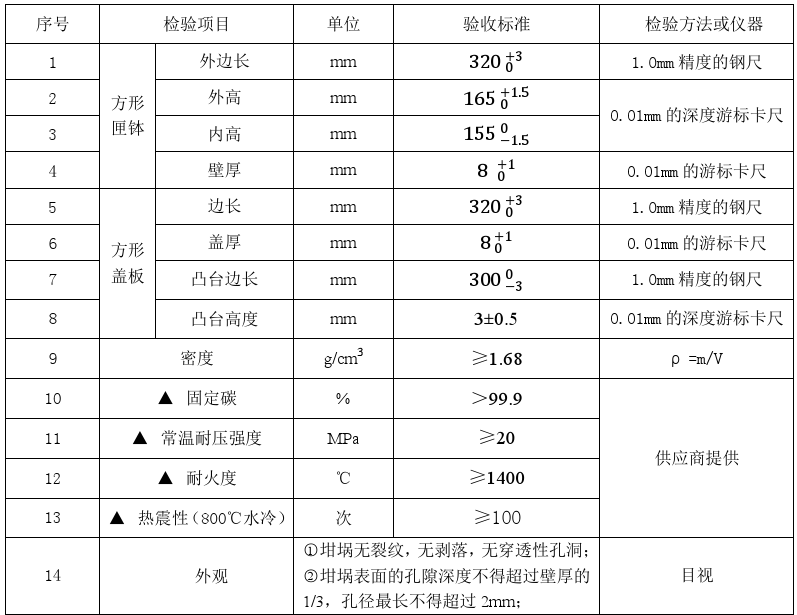

幾種陽極活性材料石墨匣缽(CF)、氟化銅（CuF:)、氯化銀（Aga)等的放電特性曲線。從曲線中可看出石墨匣缽具有良好的平穩(wěn)的放電特性，電壓降兒乎為零，即放電效率高，接近100%。氯化銀和氟化銅放電時電壓降大，放電效率不高。具體的石墨匣缽檢驗(yàn)標(biāo)準(zhǔn)如下圖
